ScanSnap S500のフィードローラーの交換

記事を参考にさせていただきました。
そして同じように組み立ててから動作させると「光学センサー」の異常というアラートがでてスキャンできなくなっています。
ご指摘のコネクタの線が３本ほど抜けたので当てずっぽうで指したのですが、それが悪かったようです。
どのようにして直されましたか？なにか回路図のようなものが手に入るのでしょうか？

分解記事ありがとうございます。

上側のフィードローラーを抜く際は、私がやった手順の方が簡単そうです。
１．歯車の爪にマイナスの精密ドライバーを刺す
２．大き目のマイナスドライバで歯車を外にゆっくり押し出し、外す
３．先が細いスナップリングプライヤーで金具の軸受けを時計回りに回す

ダイソーの１００均工具でOKです。
金属の軸受けを回すのに、まさか自転車用の工具が役に立つとは思いませんでした。

今度交換するとき試してみてください。

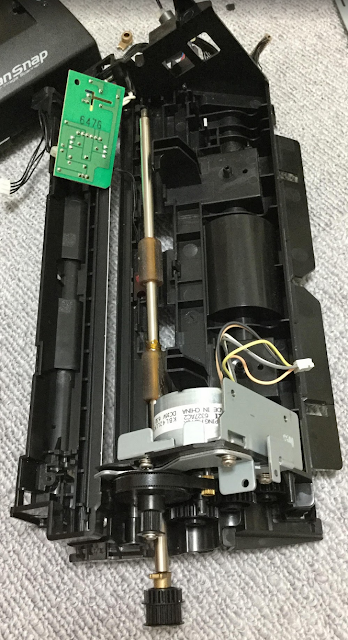

溶けてグチャグチャになっている「フィードローラー」を、カッターナイフで少々削り（ナイフに付着しますが）、構わずに手で取り除きました。フィードローラーを支えていた金属製のバー（軸）が裸になりました。
この状態で、ScanSnapS1500を起動し、従前通りの操作で資料をスキャンしました。
全く、遜色のないものを得ました。
ドライバー等で、分解せずに治ったようです。
中古品を購入したため、フィードローラーが劣化（溶けていた）していたことを知らずに購入したためです。

フィードローラーなしではうまくいきません。分解せずに、フィードローラーをカッターで裂いてはめ込む方法ではダメでしょうか？

scanSnap S510 十数年使い続けてフィードローラーが溶けてしまい、どうしたものかと思っていたところ、このサイトに辿り着きました。交換ローラーはヤフオクから入手、記事と写真を参考に分解・交換・組み立て・動作試験・・・苦闘３時間で完全復帰致しました。ありがとうございます。
交換したフィードローラーはシリコンチューブで純正品ではありませんが、動作良好で代用できています。
１点情報提供です。

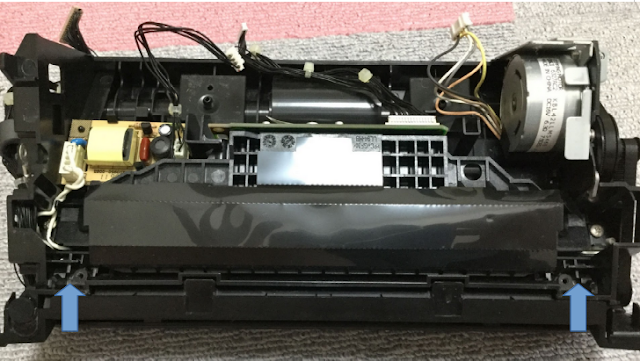

私の機種では、未接続の配線（２線３ピンコネクタ）が”上側のフィードローラーの軸を露出させる”時に外した基盤から出ており、戻す時にかなり焦りました。接続先もないため、基盤に接触しないように放置。動作に支障がないため、良しとしました。

念の為フィードローラーを２セット購入し、１セットをカッターで裂いてはめ込んだところ、分解せずうまく動作しました。途中取れたりしたものは、ボンドで裂いた面をくっつけたら取れなくなりました。分解して壊れるリスクを考えたら、この方が楽で安全です。

シリコンチューブならいつでも手に入るので、カットして使えますよ。

大変参考になりました。ありがとうございました。
フィードローラーの取り付けに苦労しましたが、ウオーターポンププライヤーレンチを使って軸のところに挟んで何とか取り付け出来ました。参考ください。

大変参考になりました。ありがとうございました。当方では2007年製のS510を入手したのですが、ローラーが溶けていました。この記事を参考にさせていただいて、ローラーをAliExpressで入手し、交換したところ、問題なく動くようになりました。20枚両面でも問題なくPDF化できました。作業には3時間近くかかりましたが、手順がわかりやすかったので特に不安になることもなく順調にできました。ありがとうございました。

p--qさん、tacoさん、貴重な情報ありがとうございます。
tacoさんのご意見を参考に自分も分解に自信がなかったのでチューブを割く方法にしました。
チューブは入手が容易なシリコンチューブにしました。カッタナイフで切断も簡単です。
この方法で難しいのは2点だと思います。
1)シリコンチューブの割いた部分の接着
シリコンゴムは難接着性ですので以下でやりました。
セメダイン ポリエチレン ポリプロピレン シリコーンゴム 専用接着剤 PPX 6gセット CA-522
http://www.tri210.co.jp/zattuki/03.html
2)接着時にシリコンチューブを押さえる方法
実用強度まで30分とあるので押さえないといけないですが隙間ができるのは避けたいです。
これはローラと筐体の隙間に爪楊枝を適当に入れるとうまく押さえてくれます。
作業は分解に比べたらすごく楽で危険度もないのですが、圧入ほどの信頼度はないと思います。
ただ、外れてきてやりなおしてもたいしたことはないのが長所だと思います。

p--q様
会社で富士通のスキャナfi-6110を20台程使用しており、同じように経年劣化でフィードローラーが溶け、テープを巻いて応急処置で使用するも故障続発で途方に暮れておりました。（零細企業でなかなか新規購入してもらえず・・）
こちらのブログを拝見し、意を決して分解しローラー交換してみたところ、スムーズにスキャンできるようになり大感動です。
p--q様のわかりやすい手順説明がなければ自力では絶対に不可能でした。ありがとうございます！
調子に乗ってヤフオクでシリコンチューブ購入したのでガシガシ交換したいと思います。
しかしフィードローラー交換したいだけなのにものすごい工数でびっくりですね。
別原因で故障している端末からローラーを取って交換したい端末に取り付けたので、2台分分解して5時間ほどかかりました。笑

フィードローラーが溶けて、amazonでローラーを購入しました。フィードローラ2本ある内の中側はストッパーをドライバーで押したら外れた。これにローラをはめて取り付けようとしているのですが硬くてうまくできない。こちらの情報を見ましたら「上側のフィードローラーの軸を露出させる」ここまで分解しないとできないのですね。半分あきらめていましたが、大変参考になりました。

スキャンスナップ、S300の修理でしたが、構造がほぼ同じだったので、写真や手順がとても参考になりました。
どうもありがとうございます。
部材はAliexpressから入手しましたが、amazonでもほぼ同じ価格で入手できるようですね。

大変参考になる情報をありがとうございます。おかげでS300の修理ができました。
フィードローラーは内径5mm外径10mmのようですが、ちょうど良いシリコンチューブが売られていなかったので、私は内径5mm外径7mmと内径7mm外径10mmのシリコンチューブを組み合わせて使ってみました。ちょうど良い太さで装着でき今のところ正常に動作しています。ご参考まで。

S510のフィードローラーがぐちゃぐちゃになり慌ててIX1600を購入してから、このページを見つけました。壊れても良いという気持ちが強かったのでかなり大胆に分解していきましたが、無事に修理が完了しました。Windows10と共に当分使えそうです。分解の手順が大変参考になり、大変感謝しております。私は内径6mm外径12mm（長さはかなりいい加減）のシリコンチューブに交換しましたが、少し太すぎるのかもしれません。コネクタを外すときには、DIP ICを外す道具（ピンセットのようなもので先が内側に折れ曲がっているもの）を上側の突起部に引っかけて使いました。

詳細な記事をありがとうございます。私のスキルでは無理そうなので素直に新品を買おうと思います。では。

はじめまして。 しまい込んでいた fi-5110E0Xを久しぶりに取り出してみたら、フィードローラーが解けてしまっていました。捨てるしかないかと思っていたのですが、ほとんど使っておらず、こちらのブログにたどり着きましたので、分解してみてダメなら捨てようとやり始めたのですが、右のコネクターが外れなくて…。どのようにはずされましたか？

何とか参考に、ローラーは交換できたのですが、基盤を戻す段でまた教えていただきたいことが‥。
外す時も問題だった「右側と上側の長いコネクタ」ですが、差し込む向きはあるのでしょうか？
コネクターを刺したことがないので向きがわからず・・。
すいません。

フィードローラーが溶けて交換が必要になり、機体分解せずに機能回復方法があるとの情報からこちらに参りました。
先達の情報から方法を選んで着手するつもりです。ありがとうございます。
ところで、大変優れた機能の製品で私もお気に入りなのですが、メーカーのかたはこちらなどのコメントをご覧になって、いろんな面で、どのように思っておられるのかと考える機会になりました。

たいへん参考になりました。ありがとうございます。
ゴムローラーは、かまぼこの板を台にしてまずローラーに水で濡らした軸を当てたらゴムハンマーで軸を叩きます。軸にしっかり入ったら、ラジオペンチでゴムローラーを押さえてゴムハンマーでラジオペンチを叩いたらわりあい楽にできました。1本ははめるのが少しきつくなってしまったので、あとで軽くやすりをかけました。
横のパネルは外してしまいましたが、p--qさんの写真のように外す必要はなかったのですね。
蓋側の軸は、「金属の軸受の羽は裏側に穴があるのでそこを押して」とありますが写真が穴と違うところを示しているのでよく分かりませんでした。「金属の軸受の羽はスキャナの読み取り窓の隣に金属の見える穴があるのでそこを押して」の方が分かりやすいのかなと思いました。
このページとコメントがなければ間違いなく途中で投げ出していました。
先人のすばらしいまとめに感謝です。
